TYJ-W

特點：

本產品是由永磁低速同步電動機配以蝸輪蝸桿減速齒輪箱組成，其特點是：輸出軸與電機軸呈直角方向、減速比大、轉速恒定、轉矩大、傳動平穩、噪音低，電機在帶負載、啟動/停止、堵轉時電流變化小，該電機具有一定的自鎖轉矩，如采用直流激磁，可以大幅度增加自鎖轉矩，能瞬間啟動/停止、正反轉和堵轉。該電機可以廣泛使用于工業自動化、電動閥門的執行機構、機床進給、包裝印刷機械、紡織機械等場合，若配以TDY專用控制器GSI-02LF，可以獲得無極調速以適用各種調速系統的需要。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

所屬分類

齒輪箱減速電動機

數量

庫存:



產品詳細介紹

參數

性能參數：

型號	電壓	相數	頻率	輸出轉速	輸入電流	輸入功率	減速比	額定轉矩	移相電容	移相電阻	重量
	V		Hz	r/min	A	W		N.m	uF/V	Ω/W	kg

55TYJ060D4-2AW10	220	1	50	6	0.08	16	10:1	3.61	0.47/500	1K/8	1.4

70TYJ060D4-2AW10	220	1	50	6	0.15	30	10:1	10.5	1/500	1.5K/25	2.5

90TYJ060D4-2AW10	220	1	50	6	0.35	70	10:1	26.6	2.7/500	720/50	4.5

110TYJ060D4-2AW10	220	1	50	6	0.65	130	10:1	57	5/500	450/100	7.5

110TYJ060D4-2AW10	220	1	50	6	0.85	145	10:1	80.7	7/500	360/100	13

尺寸對照表

型號	減速箱代號	A	B	C	D	D1	D2	E	F	G	H1	H2	H3	H4

55TYJ-2AW	NMRV025	83	70	42	55	55	64	62	49.5	5	45	34	22.5	35.5

70TYJ-2AW	NMRV030	97	80	56	70	65	75	74	57.5	5.5	54	45	27	44

90TYJ-2AW	NMRV040	121.5	100	71	90	75	87	81.5	73	6.5	70	60	35	55

110TYJ-2AW	NMRV050	144	120	85	110	85	100	101	83.5	7	80	70	40	64

130TYJ-2AW	NMRV063	174	144	103	130	95	110	128	98.5	8	100	85	50	80

型號	S	K	L1	L2	N	P	n	M	h	a	d	L	b	t	重量

55TYJ-2AW	6	25	45	50	45	58	3	φ6.5	通孔	0°	11	49	4	12.8	1.4

70TYJ-2AW	6.5	30	58	63	55	74	8	M6	10	0°	14	63	5	16.3	2.5

90TYJ-2AW	6.5	40	73	78	60	94	8	M6	10	45°	18	78	6	20.8	4.5

110TYJ-2AW	8.5	50	86	91	70	114	8	M8	10	45°	25	92	8	28.3	7.5

130TYJ-2AW	8.5	63	106	112	80	134	16	M8	10	0°	25	112	8	28.3	13

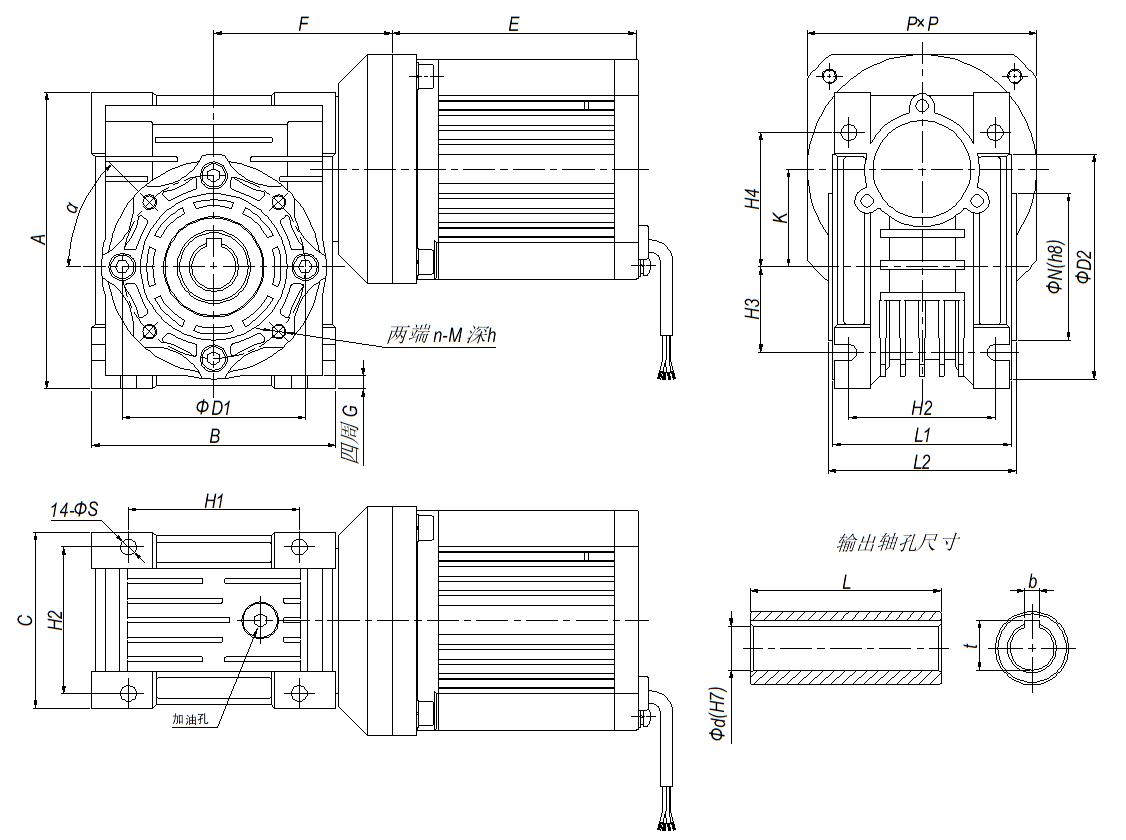

外形圖：

單位：mm

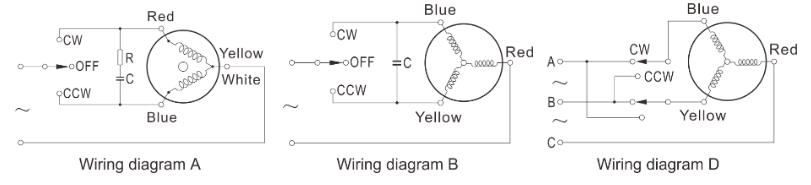

接線圖：

備注：

本產品單相系列，標配電容、電阻，電阻為發熱體，電機運行過程中，電阻的表面溫度在200℃不等，請注意將電容、電阻至少保證間隔距離100mm以上，電容電阻尺寸同永磁低速同步電機系列，本產品接受特殊電壓、頻率、轉軸、外形等客戶不同需求信息，詳細要求請聯系我司業務員！
